Multiplex 3 - mapy pokrytí (Czech Digital Group)

Třetí celoplošný multiplex provozuje společnost Czech Digital Group (CDG), kterou od prosince 2010 vlastní České Radiokomunikace. V té době tvořily obsah multiplexu 3 dvě televizní a jedna rozhlasová stanice: zpravodajská televize Z1, lifestylová televize Public a křesťanské rádio Proglas. Koncem ledna 2011 ukončila televize Z1 vysílání a začátkem března téhož roku ji nahradil nový program televize Prima, ženský kanál Prima love. Digitální síť 3 vysílá na menším počtu vysílačů než multiplexy 1 a 2 a tudíž mohou být s jejím příjmem v některých lokalitách problémy.

Aktuální dostupnost multiplexu 3 v České republice

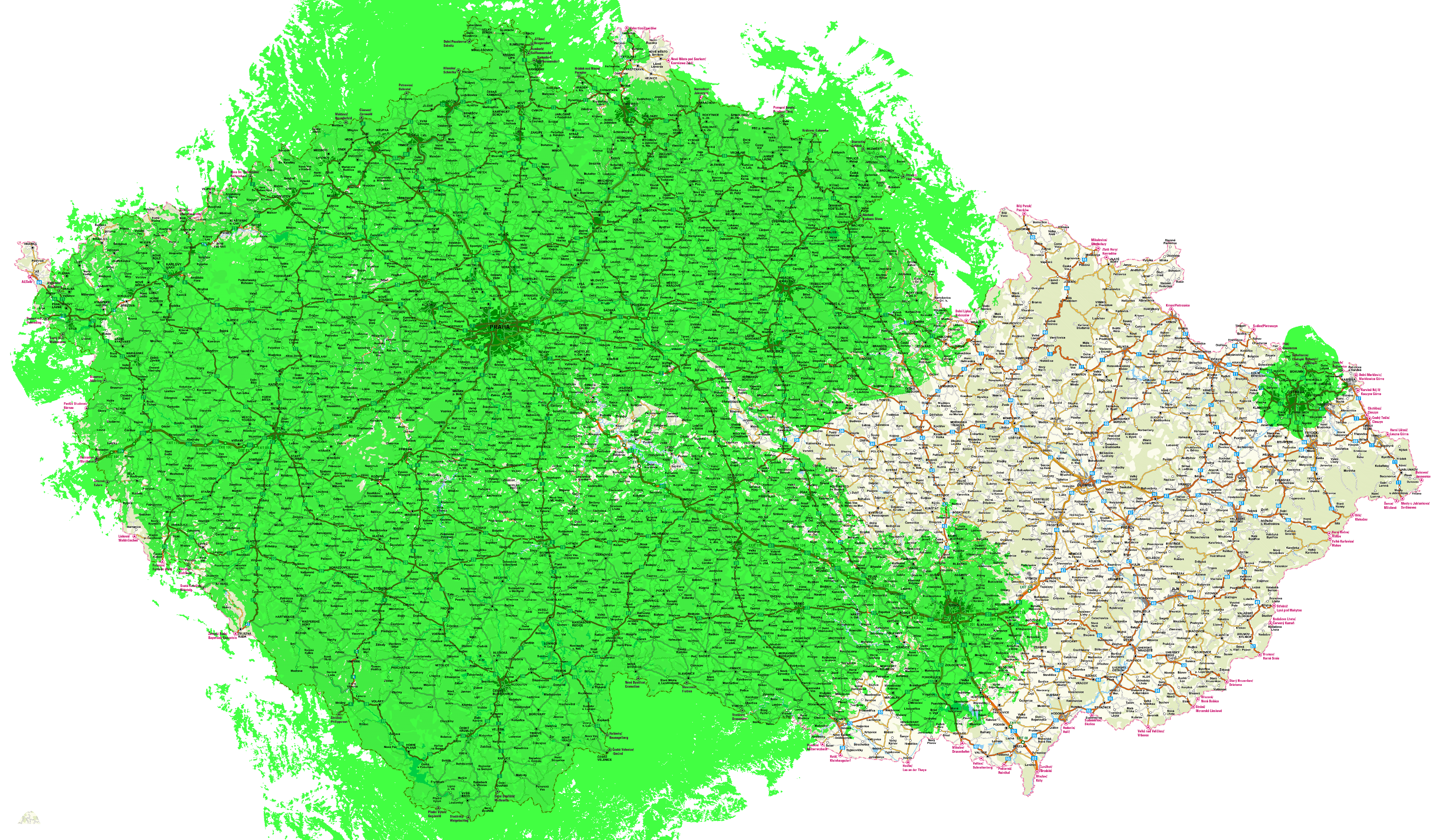

Mux 3 - pokrytí ČR k 31.7.2011

Po kliknutí mapu zvětšíte. Zdroj: České Radiokomunikace

Programy multiplexu 3 – celoplošně
TV Prima love 100 logo magenta
Prima Zoom
Óčko
Pětka
Šlágr TV
Rádio Proglas logo 100

Aktuální parametry vysílání

Multiplex 3 vysílá v režimu, který mu stanovuje Technický plán přechodu na zemské digitální televizní vysílání (TPP). Technické parametry vysílačů, které nejsou součástí TPP, server DigiZone.cz postupně doplňuje na základě informací operátora sítě.

Umístění spuštěných vysílačů multiplexu 3
Umístění Vysílací kanál Výkon (ERP) Polarizace LON (WGS-84) LAT (WGS-84) Nadm. výška (m)
Praha – Žižkov 59 32 kW V 14°27'04" 50°04'52" 258
Praha – Cukrák 59 100 kW H 14°21'21" 49°56'12" 399
Brno – Hády 59 10 kW H 16°40'28" 49°13'22" 424
Brno – Barvičova 59 10 kW V 16°34'47" 49°11'56" 305
Ostrava – Hošťálkovice 51 100 kW H 18°12'45" 49°51'41" 287
Ostrava – Hladnov 51 10 kW H 18°12'45" 49°51'41" 287
Plzeň – Krašov 52 100 kW H 13°04'46" 49°59'45" 711
Ústí n./L. – Buková hora 55 100 kW H 14°13'44" 50°40'19" 662
České Budějovice – Kleť 22 100 kW H 14°16'53" 48°52'03" 1 056
Sušice – Svatobor 52 100 kW H 13°29'23" 49°14'06" 834
Jihlava – Javořice 30 100 kW H 15°20'22" 49°14'17" 837
Desná III 55 4 W V 15°21'07" 50°45'47" 810
Holoubkov 55 4 W H 13°41'25" 49°46'32" 495
Rokycany 52 2 W V 13°35'34" 49°44'39" 365
Strašice 55 4 W H 13°45'26" 49°44'04" 495
Zbiroh 59 15 W H 13°46'06" 49°51'26" 502
Trutnov – Černá hora 60 100 kW H 15°44′30″ 50°39′09″ 1 299
Brno – Kojál 59 100 kW H 16°48'58" 49°22'12" 600
Karlovy Vary – Tři kříže 60 25 W H 12°53'12" 50°13'39" 554
Liberec – Ještěd 60 20 kW H 14°59'05" 50°43'58" 1 011
Pardubice – Krásné 34 10 kW (snížený) H 15°44′15″ 49°49′21″ 614
Jeseník – Praděd 51 100 kW H 17°13'52" 50°04'59" 1 490
Zlín – Tlustá hora 25 10 kW (snížený) H 17°38'47" 49°12'30" 457
Znojmo – Kraví hora 49 25 W H 16°02'14" 48°50'46" 309

Zdroj: CDG

Technické parametry multiplexu 3
Šířka pásma 8MHz
Vysílací mód 8k
Ochranný interval 1/8
Kódový poměr 3/4
Konstelace 64QAM
Hierarchický mód ne-hierarchický
Celková bitová rychlost 24,88 Mb/s

Zdroj: Czech Digital Group

Pokrytí signálem v Praze a středních Čechách (kanál 59)

Multiplex 3 je možné od 15. prosince 2008 v Praze naladit na kanálu 59 z vysílačů Žižkov a Cukrák. Jejich výkon je mnohem vyšší než u jednofrekvenční sítě na kanálu 46 z vysílačů Strahov, Ládví a Zelený Pruh, v níž tato síť vysílala do začátku roku 2010 (poté Český telekomunikační úřad kmitočet 46 provozovateli multiplexu 3 odebral). Žižkov vysílá výkonem 32 kW s vertikální polarizací, Cukrák výkonem 100 kW s horizontální polarizací.

Vysílač Praha – Žižkov

Mux 3 - pokrytí Praha Žižkov

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Vysílač Praha – Cukrák

Mux 3 - pokrytí Praha Cukrák

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Pokrytí signálem v Brně a okolí (kanál 59)

Pro Brno a nejbližší okolí vysílá multiplex 3 z vysílače Hády na kanálu 59. Od zahájení zkušebního vysílání 15. května 2008 obsahovala tato digitální síť pouze jediný program, a to televizi Prima, do kterého by se mělo připojovat regionální studio RTA Jižní Morava. 22. května 2008 přibyla reklamní smyčka zpravodajského kanálu Z 1, který oficiálně odstartoval 1. června 2008, a také hudební televize Óčko. V červenci 2008 vstoupila do brněnského multiplexu 3 také Public TV. 28. února 2009 zahájil multiplex 3 vysílání z městského vysílače Barvičova a vytvořil s vysílačem Hády jednofrekvenční síť na kanále 59. Z Barvičovy síť vysílá s vertikální polarizací, z Hád horizontálně. V lednu 2011 ukončila vysílání televize Z1 a od 8. března ji v multiplexu 3 nahradil program Prima love.

Vysílač Brno – Barvičova

Mux 3 - pokrytí Brno Barvičova

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Vysílač Brno – Hády

Mux 3 - pokrytí Brno Hády

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Vysílač Brno – Kojál

Mux 3 - pokrytí Brno Kojál

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Dokrývač Znojmo – Kraví hora (kanál 49)

Mux 3 - pokrytí Znojmo Kraví hora

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Pokrytí digitálním signálem na Ostravsku (kanál 51)

Zkušební vysílání na Ostravsku zahájil multiplex 3 koncem května 2008, oficiálně vysílá od 1. června 2008. Digitální síť na kanále 54 z vysílače Hošťálkovice obsahovala televizi Prima, hudební kanál Óčko, zpravodajskou televizi Z 1. lifestylovou Public TV a křesťanské rádio Proglas. Do vysílání Primy se připojovalo regionální studio RTA Ostrava. 30. října 2008 o půlnoci Prima multiplex 3 opustila a přesunula se do multiplexu 2. Digitální síť 3 změnila 31. října 2008 vysílač i vysílací kanál. Nově vysílala z ostravského vodojemu Hladnov na kanále 32 sníženým výkonem 2 kW. V lednu 2011 ukončila vysílání televize Z1 a od 8. března ji v multiplexu 3 nahradil program Prima love. Od 1. května změnil multiplex 3 v Ostravě vysílací kanál na 51, zvýšil výkon z vysílače Hladnov na plných 10 kW a zahájil vysílání z Hošťálkovic výkonem 100 kW (rovněž na kanále 51).

Vysílač Ostrava – Hošťálkovice

Mux 3 - pokrytí Ostrava Hošťálkovice

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Vysílač Ostrava – Hladnov

Mux 3 - pokrytí Ostrava Hladnov plný výkon

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Pokrytí digitálním signálem na Jesenicku (kanál 51)

Z jesenického Pradědu začal multiplex 3 vysílat předčasně 31. července 2011 na kanálu 51, který tato digitální síť využívá i na ostravských vysílačích Hošťálkovice a Hladnov. V případě ostravských vysílačů jde ale o dočansý kanál, který se nejpozději v listopadu 2011 změní na definitivní kanál 48, který nyní v Ostravě využívá pro analogové vysílání televize Prima. Multiplex 3 vysílá z Pradědu výkonem 100 kW a s horizontální polarizací.

Mux 3 - pokrytí Jeseník Praděd

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Pokrytí digitálním signálem na Plzeňsku (kanál 52)

V Plzni zahájil multiplex 3 zkušební vysílání 29. května 2008. Od 1. června 2008 přešel na vysílání řádné, přičemž na kanále 52 z vysílače Košutka šířil televizi Prima se vstupy regionální plzeňské televize Zak, hudební kanál Óčko, zpravodajskou televizi Z 1, lifestylovou Public TV a křesťanské rádio Proglas. Poslední říjnový den 2008 tuto digitální síť opustila televize Prima. Na 15. prosince 2008 naplánoval operátor multiplexu 3 zahájení vysílání z hlavního plzeňského vysílače Krašov a zároveň ukončil vysílání na Košutce. V lednu 2011 ukončila vysílání televize Z1 a od 8. března ji v multiplexu 3 nahradil program Prima love. Od července 2011 využívá multiplex 3 také dokrývač Tři kříže v Karlových Varech na kanálu 60.

Vysílač Plzeň – Krašov

Mux 3 - pokrytí Plzeň Krašov

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Dokrývač Karlovy Vary – Tři kříže (kanál 60)

Mux 3 - pokrytí Karlovy Vary Tři kříže

Kliknutím si můžete mapu zvětšit (Zdroj: CDG)

Pokrytí digitálním signálem v Ústí nad Labem a okolí (kanál 55)

Z ústeckého vysílače Buková hora začal multiplex 3 vysílat 15. prosince 2008. Kvůli riziku vzájemného rušení s analogovým vysíláním televize Prima z Klínovce u Jáchymova se musí tato digitální síť po nějakou dobu smířit s nižším výkonem 10 kW. Na konečných 100 kW by měl výkon stoupnout nejpozději v září 2009.

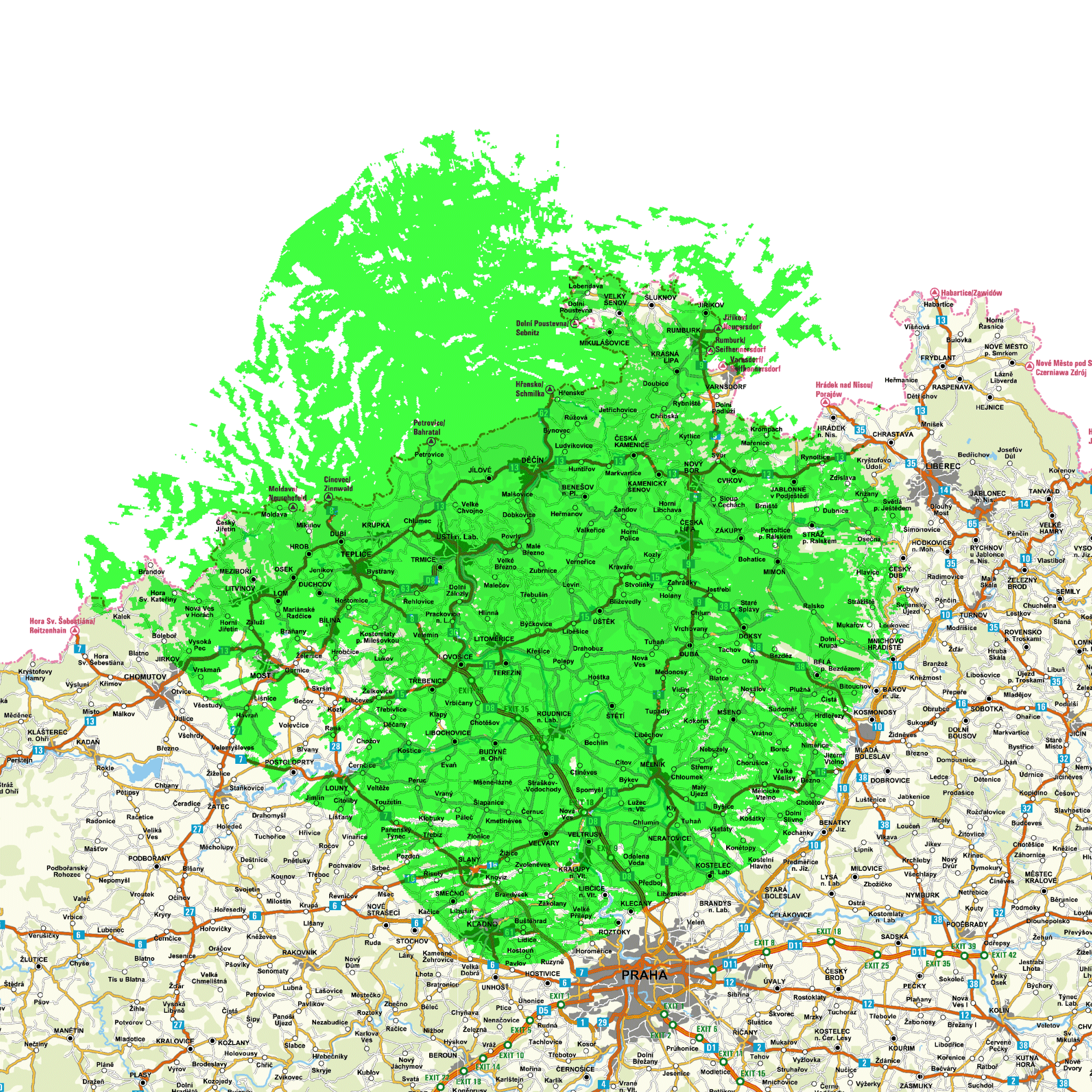

Mux 3 - pokrytí Ústí nad Labem Buková hora

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem v Českých Budějovicích a okolí (kanál 22)

Multiplex 3 využívá na hlavním jihočeském vysílači Kleť kanál 22, který byl před jeho spuštěním volný, takže kvůli němu nebylo nutné předčasně vypínat některý z analogových televizních programů. Digitální síť 3 odtud vysílá výkonem 100 kW.

Mux 3 - pokrytí České Budějovice Kleť

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem v Sušici a okolí (kanál 52)

Multiplex 3 využívá na hlavním sušickém vysílači Svatobor kanál 52, který dříve využívala analogová ČT 2. Ta však ukončila vysílání ze Svatoboru již loni na podzim. Multiplex 3 odtud vysílá výkonem 100 kW a s horizontální polarizací.

Mux 3 - pokrytí Sušice Svatobor

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem na Jihlavsku (kanál 30)

Na hlavním vysílači pro Vysočinu, jihlavské Javořici, vysílá multiplex 3 na kanálu 30 výkonem 100 kW a v horizontální polarizaci. Kvůli startu této digitální sítě se nemuselo předčasně vypínat analogové vysílání žádného ze čtyř televizních programů na tomto vysílači.

Mux 3 - pokrytí Jihlava Javořice

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem na Liberecku (kanál 60)

Z hlavního libereckého vysílače Ještěd multiplex 3 původně vysílat neměl, jeho zařazení na tento vysílač si ale prosadil nový vlastník operátora, společnosti CDG – České Radiokomunikace. Třetí digitální síť zde vysílá od 31. července 2011 na kanále 60, který dříve využívala analogová Prima a musela jej před časem opustit, protože na tomto kanále začal z krkonošské Černé hory vysílat právě multiplex 3. Nyní tedy Ještěd s Černou horou vytvořily jednofrekvenční síť na kanále 60. Z Ještědu vysílá multiplex 3 výkonem 20 kW a s horizontální polarizací.

Mux 3 - pokrytí Liberec Ještěd

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem na Trutnovsku (kanál 60)

Na hlavním východočeském vysílači Černá hora u Trutnova začal multiplex 3 vysílat koncem srpna 2010. Kvůli předpokládanému rušení s analogovou Primou na libereckém Ještědu ve stejnou dobu ukončila Prima toto vysílání. Na Černé hoře však nebylo třeba vypínat žádný analogový program.

Mux 3 - pokrytí Trutnov Černá hora

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem na Pardubicku (kanál 34)

Z pardubického vysílače Krásné, který původně multiplex 3 nechtěl využívat, tato digitální síť odstartovala 31. července 2011 na kanálu 34, který se měsíc předtím uvolnil vypínáním analogového televizního vysílání v celé územní oblasti Trutnov. Dočasně vysílá sníženým výkonem 10 kW kvůli případnému rušení se sousedním Polskem. Po vyřešení této komplikace zvýší výkon na plánovaných 100 kW.

Mux 3 - pokrytí Pardubice Krásné (snížený výkon)

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Pokrytí digitálním signálem na Zlínsku (kanál 25)

Ze zlínské Tlusté hory vysílá multiplex 3 od 31. července 2011 na kanálu 25 sníženým výkonem 10 kW s horizontální polarizací. Původně měla tato digitální síť zahájit vysílání na Zlínsku až na podzim 2011, ale kvůli plánovanému startu nových tematických stanic televizí Nova a Prima tu odstartovala předčasně. Plného výkonu 100 kW zde multiplex 3 dosáhne v listopadu 2011, po vypnutí analogového vysílání programu ČT 1 na kanále 25 z vysílače Ploštiny u Valašských Klobouků.

Mux 3 - pokrytí Zlín Tlustá hora (snížený výkon)

Kliknutím si můžete mapu zvětšit (Zdroj: ČRa/CDG)

Další rozvoj multiplexu 3 podle Technického plánu přechodu

Rozšiřování digitální sítě 3 do dalších regionů upravuje tzv. Technický plán přechodu na zemské digitální vysílání, který připravil Český telekomunikační úřad (ČTÚ) a schválila jej vláda. Následující tabulka obsahuje úplný seznam všech základních vysílačů multiplexu 3, technických parametrů a termínů jejich spouštění, které se však ještě mohou měnit.

MAPY: Jak se bude multiplex 3 rozšiřovat do dalších regionů?

Harmonogram zavádění multiplexu 3 podle Czech Digital Group
Ucelená oblast Vysílač Termín zahájení Vysílací kanál Výkon (kW ERP) Polarizace Modulace Kódový poměr (FEC) Vysílací mód (FFT) Ochranný interval
Brno Hády 15.5.2008 59 10 H 64 QAM 3/4 8K 1/8
Praha Cukrák 15.12.2008 59 100 H 64 QAM 3/4 8K 1/8
Praha Žižkov 15.12.2008 59 50 V 64 QAM 3/4 8K 1/8
Plzeň Krašov 15.12.2008 52 100 H 64 QAM 3/4 8K 1/8
Ostrava Hladnov 31.10.2008 38 2 (snížený výkon) H 64 QAM 3/4 8K 1/8
Ústí nad Labem Buková hora 15.12.2008 55 10 (snížený výkon) H 64 QAM 3/4 8K 1/8
Brno Barvičova únor 2009 59 10 V 64 QAM 3/4 8K 1/8
České Budějovice Kleť srpen 2009 22 100 H 64 QAM 3/4 8K 1/8
Sušice Svatobor září 2009 52 100 H 64 QAM 3/4 8K 1/8
Ústí nad Labem Buková hora září 2009 55 100 H 64 QAM 3/4 8K 1/8
Jihlava Javořice duben 2010 30 100 H 64 QAM 3/4 8K 1/8
Trutnov Černá hora srpen 2010 60 100 H 64 QAM 3/4 8K 1/8
Brno Kojál září 2010 59 100 H 64 QAM 3/4 8K 1/8
Ostrava Hošťálkovice duben 2011 51* 100 H 64 QAM 3/4 8K 1/8
Ostrava Hladnov duben 2011 51* 10 (plný výkon) H 64 QAM 3/4 8K 1/8
Jeseník Praděd červenec 2011 51 100 H 64 QAM 3/4 8K 1/8
Zlín Tlustá hora červenec 2011 25 100 H 64 QAM 3/4 8K 1/8
Liberec Ještěd červenec 2011 60 20 H 64 QAM 3/4 8K 1/8
Pardubice Krásné červenec 2011 34 10 (snížený výkon) H 64 QAM 3/4 8K 1/8
Znojmo Kraví hora červenec 2011 49 0,25 H 64 QAM 3/4 8K 1/8
Karlovy Vary Tři kříže červenec 2011 60 0,25 H 64 QAM 3/4 8K 1/8
Valašské Meziříčí Radhošť ? ? ? H 64 QAM 3/4 8K 1/8

Zdroj: České Radiokomunikace (stav k 31.7.2011); * – dočasný kmitočet do listopadu 2011, poté kanál 48
