Multiplex 2 - mapy pokrytí (České Radiokomunikace)

Zemská digitální síť 2 obsahuje nejsledovanější plnoformátové komerční televize v tuzemsku a provzují ji České Radiokomunikace. Vznikla v říjnu 2008 z přechodného multiplexu A a počtem hlavních vysílačů kopíruje veřejnoprávní multiplex České televize. Do konce listopadu 2011 by mělo být spuštěno všech 26 velkých vysílačů a operátor televizím nabízí až 50 digitálních dokrývačů.

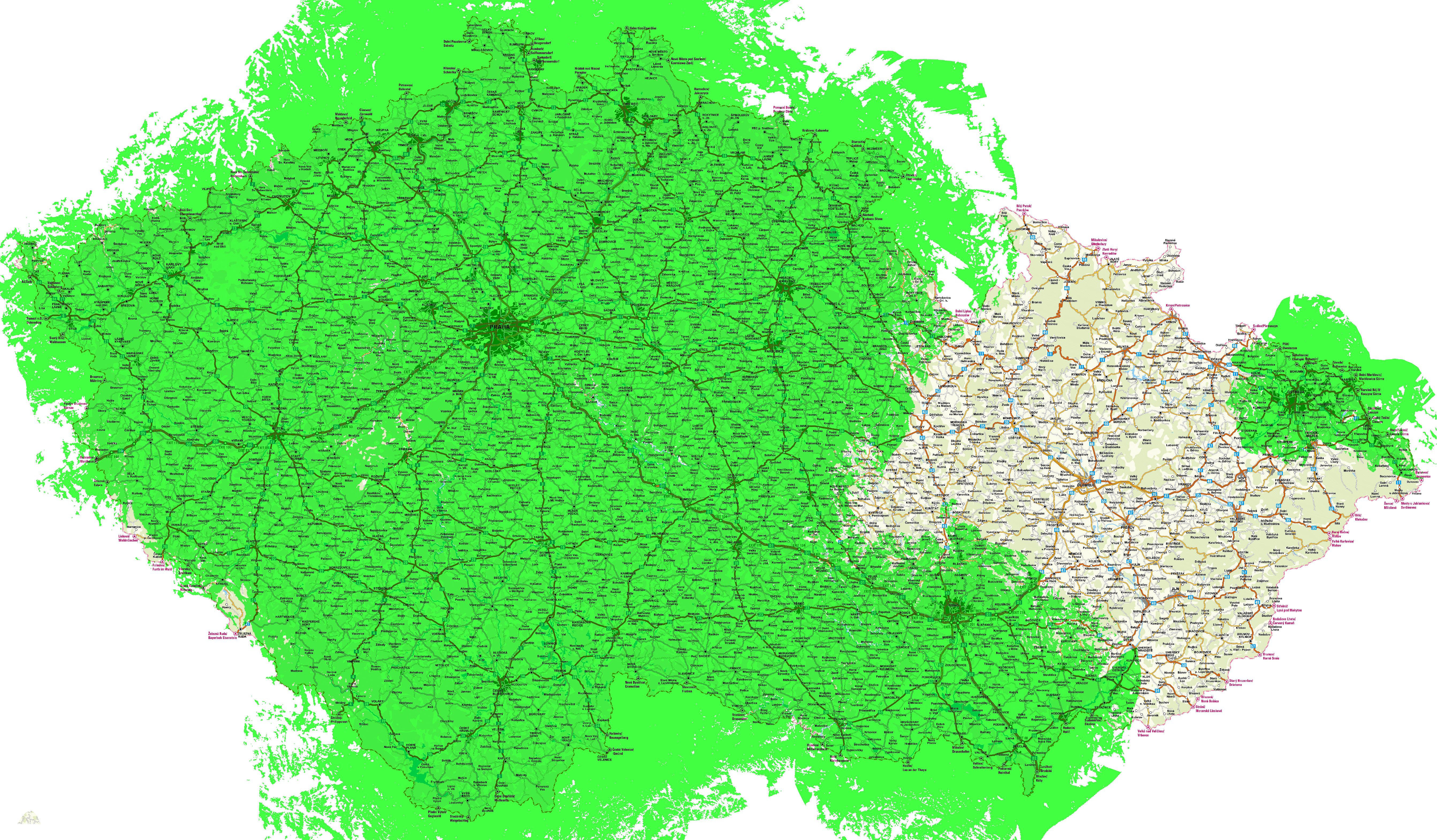

Aktuální dostupnost multiplexu 2 v České republice

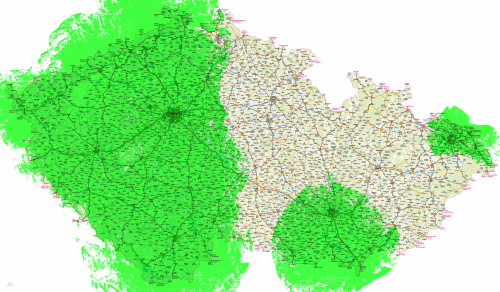

Mux 2 - pokrytí ČR k 1.1.2010
Po kliknutí mapu zvětšíte. Zdroj: České Radiokomunikace
Programy multiplexu 2
TV Nova logo zmenšené
TV Nova Cinema 2008 mini
TV Prima logo 2008 zmenšené
TV Prima Cool 2009 logo
TV Barrandov 2008 růžové mini

Aktuální parametry vysílání

Multiplex 2 vysílá v režimu, který mu stanovuje Technický plán přechodu na zemské digitální televizní vysílání (TPP). Technické parametry vysílačů, které nejsou součástí TPP, server DigiZone.cz postupně doplňuje na základě informací operátora sítě.

Umístění spuštěných vysílačů multiplexu 2
Umístění Vysílací kanál Výkon (ERP) Polarizace LON (WGS-84) LAT (WGS-84) Nadm. výška (m)
Praha - Žižkov 41 32 kW V 14°27'04" 50°04'52" 258
Praha - Cukrák 41 100 kW H 14°21'21" 49°56'12" 399
Brno - Hády 40 10 kW H 16°40'28" 49°13'22" 424
Brno - Barvičova 40 10 kW V 16°34'47" 49°11'56" 305
Ostrava - Hladnov 39 10 kW H 18°18'19" 49°50'51" 266
Ústí n./L. - Buková hora 58 100 kW H 14°13'44" 50°40'19" 662
Plzeň - Krašov 48 100 kW H 13°04'46" 49°59'45" 711
Domažlice - Vraní vrch 48 10 kW H 12°46'41" 49°28'21" 684
Chomutov - Jedlová hora 58 32 kW H 13°27'43" 50°32'55" 848
Mikulov - Děvín 40 25 kW H 16°39'01" 48°52'10" 554
Votice - Mezivrata 41 32 kW H 14°40'16" 49°36'10" 713
Cheb - Zelená hora 66 20 kW H 12°18'29" 12°18'29" 634
Jáchymov - Klínovec 66 50 kW H 12°58'03" 50°23'46" 1243
České Budějovice - Kleť 50 100 kW H 14°16'53" 48°52'03" 1 056
Sušice - Svatobor 48 100 kW H 13°29'23" 49°14'06" 834
Aš - Háj 35 17 dBW V 12°12'04" 50°14'01" 757
Mariánské Lázně - Monty 35 10 dBW H 12°41'58" 49°58'06" 630
Kraslice - Sněžná 35 10 dBW H 12°30'20" 50°18'41"
Příbram - Březové hory 41 10 W H 13°59'49" 49°41'08" 555
Zdroj: České Radiokomunikace
Technické parametry multiplexu 2
Šířka pásma 8MHz
Vysílací mód 8k
Ochranný interval 1/4
Kódový poměr 2/3
Konstelace 64QAM
Hierarchický mód ne-hierarchický
Celková bitová rychlost 19,10 MBps
Zdroj: České Radiokomunikace

Tabulky s termíny spouštění multiplexu 2 v dalších regionech a daty vypínání analogové Novy a Primy najdete na oficiálním státním informačním webu k přechodu na digitální vysílání Digitálně.tv.

Pokrytí signálem v Praze a ve středních Čechách (kanál 41)

Spuštění multiplexu 2 v Praze a ve středních Čechách předcházelo vypnutí analogového signálu programu ČT 2 na pražském městském vysílači Žižkov. Veřejnoprávní Dvojka zde totiž využívala právě kanál 41, na kterém nyní vysílá multiplex 2 s Novou a Primou. Od 31. října 2008 tak lze tento multiplex naladit na kanále 41 jak ze Žižkova, tak z dalšího pražského a středočeského vysílače Cukrák. Zatímco na Žižkově vysílá s vertikální polarizací, na Cukráku používá polarizaci horizontální. Výkon žižkovského vysílače je oproti Cukráku třetinový (32 kW vůči 100 kW).

Mux 1 - pokrytí Praha Žižkov
Mux 1 - pokrytí Praha Cukrák
Kliknutím si můžete mapy zvětšit (Zdroj: ČRa)

Pokrytí signálem v Brně a okolí (kanál 40)

V Brně zdědil multiplex 2 vysílací kanál po přechodné digitální síti A, v níž kromě Novy vysílala i Česká televize s Českým rozhlasem. Multiplex 2 převzal oba brněnské vysílače, Hády i Barvičovu. Z obou vysílá od 31. října 2008 výkonem 10 kW, z Barvičovy však vysílá s vertikální polarizací, zatímco z Hád horizontálně.

Mux 1 - pokrytí Brno Barvičova
Mux 1 - pokrytí Brno Hády
Kliknutím si můžete mapy zvětšit (Zdroj: ČRa)

Pokrytí signálem v Ostravě a okolí (kanál 39)

Také v Ostravě začal multiplex 2 vysílat na kanálu, který předtím používala přechodná digitální síť A. Pokrytí se ale oproti původnímu „áčku“ mírně změnilo kvůli odlišnému nastavení nové vysílací antény na vysílači Hladnov. Vyzařovací diagram už nezasahuje Opavu a Bruntálsko, naopak se soustředí především na pokrytí Ostravy jako takové a zlepšil pokrytí směrem na Beskydy. Další zlepšení se dá čekat v roce 2011, se spuštěním dalších ostravských vysílačů Hošťálkovice a Lysá hora.

Mux 1 - pokrytí Ostrava Hladnov
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Ústí nad Labem a okolí (kanál 58)

Rovněž na ústeckém vysílači Buková hora převzal multiplex 2 vysílací kanál po přechodné digitální síti A, která zde vysílala od roku 2007. Nemění se ani výkon vysílače 100 kW. Od 31. října 2008 ale na kanálu 58 diváci naladí už jen Novu a Primu, Česká televize odešla do vlastního multiplexu na jiném kanálu.

Mux 1 - pokrytí Ústí Buková hora
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Plzni a okolí (kanál 48)

Před spuštěním multiplexu 2 na hlavním západočeském vysílači Krašov bylo nutné 30. října 2008 vypnout analogové vysílání programu ČT 2, aby se uvolnil vysílací kanál 48. Hned následující den pak na stejném kanálu z Krašova začalo vysílání digitální sítě 2 s Novou a Primou.

Mux 1 mapa pokrytí Plzeň - obce
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Domažlicích a okolí (kanál 48)

Na domažlickém Vraním vrchu nebylo nutné kvůli startu multiplexu 2 vypínat žádný analogový program. Digitální síť s Novou a Primou využívá vysílací kanál 48, zatímco přechodný multiplex A, v němž Nova digitálně vysílala do 30. října 2008 na kanále 38, se definitivně odmlčela.

Mux 1 - pokrytí Domažlice Vraní vrch
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Chomutově a okolí (kanál 58)

Ani na chomutovském vysílači Jedlová hora nebylo nutné vypínat kvůli startu multiplexu 2 žádný analogový program. Digitální síť s Novou a Primou zde začala vysílat 30. listopadu 2008 na kanálu 58 výkonem 32 kW.

Mux 1 - pokrytí Chomutov Jedlová hora
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Mikulově a okolí (kanál 40)

Startu digitální sítě 2 z jihomoravského vysílače Děvín nebránil žádný analogový program. Multiplex 2 byl první digitální sítí, která zahájila na Mikulovsku vysílání. Od konce března 2009 je dostupný na kanále 40 výkonem 25 kW v horizontální polarizaci.

Mux 1 - pokrytí Mikulov Děvín
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem ve Voticích a okolí (kanál 41)

Ani kvůli startu multiplexu 2 z votického vysílače Mezivrata nebylo třeba vypínat žádné analogové vysílání. Středočeští a jihočeští diváci tuto digitální síť naladí od konce března 2009 na kanálu 41, polarizace je horizontální a výkon 32 kW. Mezivrata vytvořila jednofrekvenční síť na kanále 41 s pražskými vysílači Cukrák a Žižkov.

Mux 2 - pokrytí Votice Mezivrata
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Chebu a okolí (kanál 66)

Na Chebsku měl původně multiplex 2 vysílat na kanále 35, ten by ale rušil analogový signál programu ČT 1 z chomutovské Jedlové hory. Proto České Radiokomunikace požádaly o náhradní kanál 66, který bude digitální síť 2 využívat až do vypnutí analogové ČT 1 v Chomutově (to je naplánované na srpen 2010). Kvůli startu multiplexu 2 na Chebsku se nemusel vypínat žádný analogový program. Po spuštění blízkého vysílače Klínovec vytvoří oba vysílače pro multiplex 2 jednofrekvenční síť na kanále 66.

Mux 1 - pokrytí Cheb Zelená hora
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Jáchymově a okolí (kanál 66)

Také na Jáchymovsku měl původně multiplex 2 vysílat na kanále 35, ten by ale rušil analogový signál programu ČT 1 z chomutovské Jedlové hory. Proto České Radiokomunikace požádaly o náhradní kanál 66, který bude digitální síť 2 využívat až do vypnutí analogové ČT 1 v Chomutově (to je naplánované na srpen 2010). Kvůli startu multiplexu 2 na Jáchymovsku se nemusel vypínat žádný analogový program. Klínovec, který vysílá výkonem 20 kW, tvoří společně s chebským vysílačem Zelená hora jednofrekvenční síť na kanále 66.

Mux 1 - Jáchymov Klínovec
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí signálem v Českých Budějovicích a okolí (kanál 50)

Ani kvůli startu digitální sítě 2 na Českobudějovicku nebylo nutné vypínat žádný analogový program. Multiplex 2 na hlavním jihočeském vysílači Kleť využívá vysílací kanál 50 a vysílá odtud výkonem 100 kW. Později vytvoří na kanále 50 jednofrekvenční síť s dalšími dvěma vysílači: vimperským Mařským vrchem a sušickým Svatoborem.

Mux 1 - pokrytí České Budějovice Kleť
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Pokrytí digitálním signálem v Sušici a okolí (kanál 48)

Multiplex 2 využívá na hlavním sušickém vysílači Svatobor kanál 48, vysílá odtud výkonem 100 kW s horizontální polarizací. Kvůli jeho startu nebylo nutné předčasně vypínat žádný analogový televizní program.

Mux 1 - pokrytí Sušice Svatobor
Kliknutím si můžete mapu zvětšit (Zdroj: ČRa)

Další rozvoj multiplexu 2 podle Technického plánu přechodu

Rozšiřování digitální sítě 2 do dalších regionů upravuje tzv. Technický plán přechodu na zemské digitální vysílání, který připravil Český telekomunikační úřad (ČTÚ) a schválila jej vláda. Původní návrh rozmístění základní sítě vysílačů a termíny jejich spouštění doplnil operátor multiplexu, společnost České Radiokomunikace, o další lokality.

MAPY: Jak se bude multiplex 2 rozšiřovat do dalších regionů?

Následující tabulka obsahuje úplný seznam všech základních vysílačů multiplexu 2, technických parametrů a termínů jejich spouštění, které se však ještě mohou měnit.

Harmonogram zavádění multiplexu 2 podle Českých Radiokomunikací
Ucelená oblast Vysílač Termín zahájení Vysílací kanál Výkon (kW ERP) Polarizace Modulace Kódový poměr (FEC) Vysílací mód (FFT) Ochranný interval
Brno Barvičova 31.10.2008 40 10 V 64 QAM 2/3 8K 1/4
Brno Hády 31.10.2008 40 10 H 64 QAM 2/3 8K 1/4
Plzeň Domažlice, Vraní vrch 31.10.2008 48 10 H 64 QAM 2/3 8K 1/4
Ostrava Hladnov 31.10.2008 39 10 H 64 QAM 2/3 8K 1/4
Plzeň Krašov 31.10.2008 48 100 H 64 QAM 2/3 8K 1/4
Praha Cukrák 31.10.2008 41 100 H 64 QAM 2/3 8K 1/4
Praha Žižkov 31.10.2008 41 32 V 64 QAM 2/3 8K 1/4
Ústí nad Labem Buková hora 31.10.2008 58 100 H 64 QAM 2/3 8K 1/4
Ústí nad Labem Chomutov, Jedlák 31.12.2008 58 32 H 64 QAM 2/3 8K 1/4
Brno Mikulov, Děvín 31.3.2009 40 25 H 64 QAM 2/3 8K 1/4
Praha Votice, Mezivrata 31.3.2009 41 32 H 64 QAM 2/3 8K 1/4
Plzeň Cheb, Zelená hora 30.4.2009 66 (dočasný kanál) 20 H 64 QAM 2/3 8K 1/4
Plzeň Jáchymov, Klínovec 30.6.2009 66 (dočasný kanál) 20 H 64 QAM 2/3 8K 1/4
České Budějovice Kleť 31.8.2009 50 100 H 64 QAM 2/3 8K 1/4
Sušice Svatobor 30.9.2009 48 100 H 64 QAM 2/3 8K 1/4
Trutnov Pardubice, Krásné 31.3.2010 39 100 H 64 QAM 2/3 8K 1/4
České Budějovice Vimperk, Mařský vrch 31.3.2010 50 20 H 64 QAM 2/3 8K 1/4
Jihlava Javořice 30.4.2010 35 100 H 64 QAM 2/3 8K 1/4
Trutnov Liberec, Ještěd 31.8.2010 52 32 H 64 QAM 2/3 8K 1/4
Trutnov Černá hora 31.8.2010 61 100 H 64 QAM 2/3 8K 1/4
Plzeň Cheb, Zelená hora 1.9.2010 66 --> 35 20 H 64 QAM 2/3 8K 1/4
Plzeň Jáchymov, Klínovec 1.9.2010 66 --> 35 20 H 64 QAM 2/3 8K 1/4
Brno Kojál 30.9.2010 40 100 H 64 QAM 2/3 8K 1/4
Ostrava Frýdek-Místek, Lysá hora 30.4.2011 37 25 H 64 QAM 2/3 8K 1/4
Ostrava Hošťálkovice 30.4.2011 37 100 H 64 QAM 2/3 8K 1/4
Ostrava Hladnov 30.4.2011 39 --> 37 10 H 64 QAM 2/3 8K 1/4
Jeseník Praděd 31.10.2011 53 100 H 64 QAM 2/3 8K 1/4
Zlín Val. Klobouky, Ploštiny 31.11.2011 49 25 H 64 QAM 2/3 8K 1/4
Zlín Tlustá hora 31.11.2011 49 100 H 64 QAM 2/3 8K 1/4
Zdroj: České Radiokomunikace (stav k 30.4.2009)
